Válvula Borboleta com Atuador Pneumático: Guia Completo
Por: Renan - 25 de Dezembro de 2024

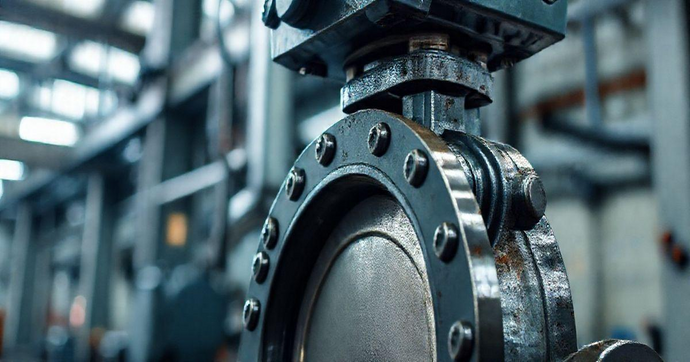

O que é uma válvula borboleta com atuador pneumático
A válvula borboleta com atuador pneumático é um dispositivo utilizado para controlar o fluxo de fluidos em tubulações. Sua estrutura é composta por um disco rotativo que se abre ou fecha, permitindo a passagem ou bloqueio do fluido. O atuador pneumático é responsável por acionar a válvula, utilizando pressão de ar comprimido para movimentar o disco.
Esse tipo de válvula é bastante eficiente, pois permite um controle rápido e preciso do fluxo, com baixo consumo de energia. A combinação da válvula borboleta com um atuador pneumático resulta em uma solução versátil e confiável para diversas aplicações industriais, como em sistemas de aquecimento, ventilação, ar-condicionado e processos químicos.
Além disso, a válvula borboleta com atuador pneumático é conhecida por sua leveza e design compacto, facilitando a instalação e manutenção nos mais variados ambientes. Sua resistência a corrosão e desgaste a torna ideal para serviços pesados e medições em condições adversas.
Principais características e funcionamento da válvula borboleta
A válvula borboleta é um tipo de válvula de corte que permite regular o fluxo de fluidos de forma eficiente. Uma de suas principais características é o disco, que é colocado em ângulo reto em relação ao fluxo; este disco pode ser rotacionado para abrir ou fechar a passagem. Quando o disco está alinhado com o fluxo, a válvula está aberta, permitindo que o fluido passe.
Outro aspecto importante é o mecanismo de acionamento. No caso da válvula borboleta com atuador pneumático, o movimento do disco é controlado por um atuador que utiliza pressão de ar comprimido. O atuador pode ser do tipo de simples efeito, que utiliza ar para abrir a válvula e uma mola para fechá-la, ou de duplo efeito, que usa ar para ambas as ações de abertura e fechamento.
Além disso, as válvulas borboleta são projetadas para suportar pressões e temperaturas variadas, tornando-as adequadas para diversas aplicações industriais. O material utilizado na sua fabricação pode variar, incluindo metais como aço inoxidável, que proporciona resistência e durabilidade em ambientes corrosivos.
O funcionamento da válvula borboleta é altamente eficiente, pois o disco possui uma área de passagem reduzida em comparação a outros tipos de válvulas, minimizando as perdas de carga. Isso garante um controle mais eficaz do fluxo e, consequentemente, melhora a eficiência energética dos sistemas nos quais estão instaladas.
Vantagens do uso de atuadores pneumáticos
Os atuadores pneumáticos oferecem uma série de vantagens significativas quando utilizados em válvulas borboleta, tornando-os uma escolha popular em diversas aplicações industriais. Uma das principais vantagens é a rapidez de resposta; os atuadores pneumáticos acionam as válvulas de forma quase instantânea, permitindo um controle ágil do fluxo de fluidos.
Outra vantagem é a facilidade de instalação e operação. Atuadores pneumáticos são geralmente mais leves do que seus equivalentes elétricos, tornando a instalação mais simples e menos custosa. Eles também exigem menos manutenção, já que a maioria dos componentes pneumáticos é projetada para uma longa vida útil.
Além disso, a segurança é uma preocupação fundamental em muitos ambientes industriais. Atuadores pneumáticos são seguros para operar em áreas onde a eletricidade pode representar um risco, pois não apresentam risco de faíscas, tornando-os adequados para ambientes inflamáveis.
Os atuadores pneumáticos também oferecem uma excelente regulação de força. Por meio da pressão de ar ajustável, é possível controlar a força aplicada na abertura e fechamento da válvula, o que pode ser especialmente útil em aplicações que envolvem fluidos de diferentes viscosidades e densidades.
Por último, a eficiência energética é uma consideração importante. Embora a energia pneumática tenha um custo, seu uso em sistemas bem projetados pode resultar em economia de energia em comparação com sistemas elétricos, especialmente em operações contínuas.
Aplicações da válvula borboleta em diferentes setores
A válvula borboleta é amplamente utilizada em diversos setores industriais, devido à sua versatilidade e eficiência. Uma das principais aplicações está na indústria química, onde é utilizada no controle de fluidos corrosivos e viscosos em processos de produção. Sua capacidade de suportar altas temperaturas e pressões a torna ideal para esse ambiente desafiador.
No setor de água e esgoto, as válvulas borboleta são essenciais para o controle do fluxo em estações de tratamento e redes de distribuição. Elas permitem a regulação do fluxo de água, manutenção e a operação segura das tubulações.
A indústria alimentícia também se beneficia do uso das válvulas borboleta, especialmente em processos de engarrafamento e distribuição de líquidos. A facilidade de limpeza e a resistência a contaminantes são aspectos que garantem a segurança alimentar.
Outro setor que se destaca é o setor de HVAC (aquecimento, ventilação e ar-condicionado), onde as válvulas borboleta são utilizadas para controlar o fluxo de ar e refrigerantes, contribuindo para a eficiência energética de prédios e instalações industriais.
Além disso, em centrales elétricas, a válvula borboleta é utilizada para regular o fluxo de água em sistemas de resfriamento e no controle de vapor em turbinas, demonstrando sua importância em operações de geração de energia.
Essas são apenas algumas das muitas aplicações em que a válvula borboleta com atuador pneumático se torna uma escolha eficiente e confiável, contribuindo para a produtividade e segurança das operações industriais.
Manutenção e cuidados recomendados
A manutenção adequada da válvula borboleta com atuador pneumático é essencial para garantir seu funcionamento eficiente e prolongar sua vida útil. Um dos primeiros cuidados recomendados é a inspeção regular dos componentes da válvula, incluindo o disco, vedação e atuador. Verifique se há sinais de desgaste, corrosão ou vazamentos, pois esses problemas podem afetar o desempenho da válvula.
Além disso, é importante limpar os componentes periodicamente, especialmente em ambientes onde a válvula está exposta a produtos químicos ou sujeira. A limpeza ajuda a prevenir a acumulação de resíduos que podem comprometer a vedação e obstruir o fluxo do fluido.
O ajuste da pressão do atuador também deve ser verificado, uma vez que a pressão inadequada pode causar problemas no fechamento ou abertura da válvula. Manter a pressão dentro das especificações do fabricante garante um desempenho ideal.
Outra atenção importante é o lubrificação das partes móveis do atuador pneumático. O uso de lubrificantes adequados ajuda a reduzir o atrito e o desgaste, aumentando a eficiência e a vida útil do atuador.
Por fim, recomenda-se realizar uma manutenção preventiva regular, que inclui testes de funcionamento e, quando necessário, a substituição de peças danificadas. Manter um registro das manutenções e dos insumos utilizados facilita a identificação de padrões e a antecipação de problemas.
Seguindo essas orientações, é possível garantir que a válvula borboleta com atuador pneumático opere de maneira confiável e eficiente ao longo de seu ciclo de vida.
Comparação entre válvulas borboleta e outros tipos de válvulas
Ao escolher uma válvula para um sistema industrial, é importante entender as diferenças entre os diversos tipos disponíveis, incluindo a válvula borboleta, a válvula de esfera e a válvula de retenção. Cada tipo possui características únicas que os tornam mais ou menos adequados para diferentes aplicações.
Uma das principais vantagens da válvula borboleta é seu design compacto e leve, o que facilita a instalação, especialmente em espaços reduzidos. Além disso, as válvulas borboleta geralmente apresentam um menor custo, tanto em termos de aquisição quanto de manutenção, em comparação com as válvulas de esfera.
As válvulas de esfera, por sua vez, são conhecidas por sua excelente vedação e capacidade de controlar o fluxo efetivamente. Elas são mais adequadas para aplicações em que é necessário um fechamento hermético. Entretanto, seu custo tende a ser mais alto e seu tamanho pode ser maior, resultando em maior peso e demanda de espaço.
As válvulas de retenção são projetadas para permitir o fluxo em uma única direção e são frequentemente utilizadas para evitar o fluxo reverso em sistemas de tubulação. Embora não sejam diretamente comparáveis em funções às válvulas borboleta, desempenham um papel crítico na prevenção de danos em sistemas de bombeamento e nas instalações hidráulicas, onde o fluxo unidirecional é essencial.
Em termos de manutenção, as válvulas borboleta são geralmente mais fáceis e rápidas de manter do que as válvulas de esfera, que podem exigir um esforço maior pela complexidade de seus mecanismos. No entanto, a durabilidade da válvula dependerá do material utilizado e das condições em que a válvula opera.
Assim, a escolha entre uma válvula borboleta e outras opções deve levar em conta fatores como custo, espaço disponível, eficiência do fluxo, e a natureza do fluido. Cada tipo de válvula tem seu lugar em sistemas industriais, e entender essas diferenças ajudará na seleção do dispositivo mais adequado para cada aplicação.
Após explorar as aplicações, características e vantagens da válvula borboleta com atuador pneumático, fica claro que esse equipamento desempenha um papel crucial em diversas indústrias.
Seu funcionamento eficiente e design leve, além da facilidade de manutenção, destacam-se em comparação a outros tipos de válvulas.
A escolha da válvula certa pode impactar significativamente a eficiência operacional e a segurança dos sistemas industriais.
A válvula borboleta, com suas diversas aplicações, demonstra ser uma solução viável e confiável.
Convidamos você a avaliar suas necessidades de controle de fluidos e considerar a implementação da válvula borboleta com atuador pneumático em seus processos.
Para mais informações ou dúvidas, não hesite em entrar em contato conosco.
E você, já considerou como a escolha de válvulas pode impactar seu sistema?
Pense em como a utilização de dispositivos adequados pode otimizar suas operações e aumentar a segurança.
